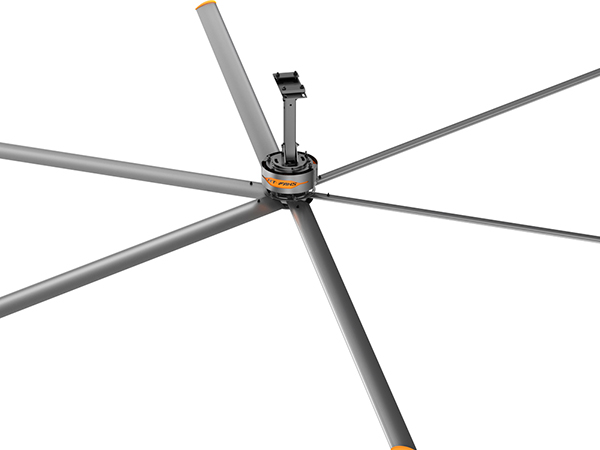

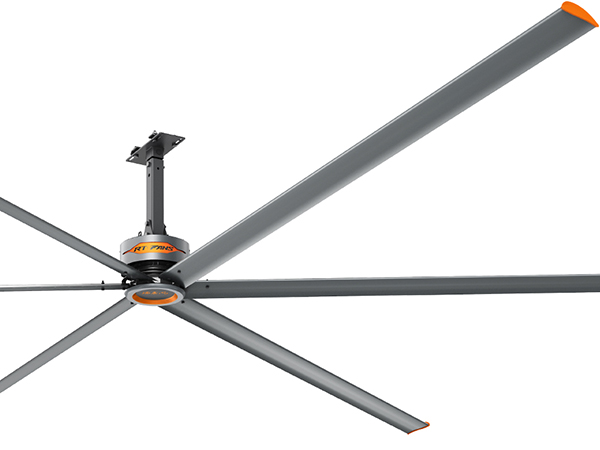

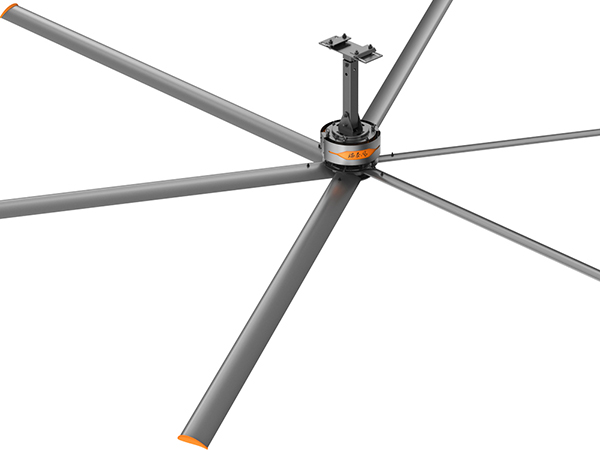

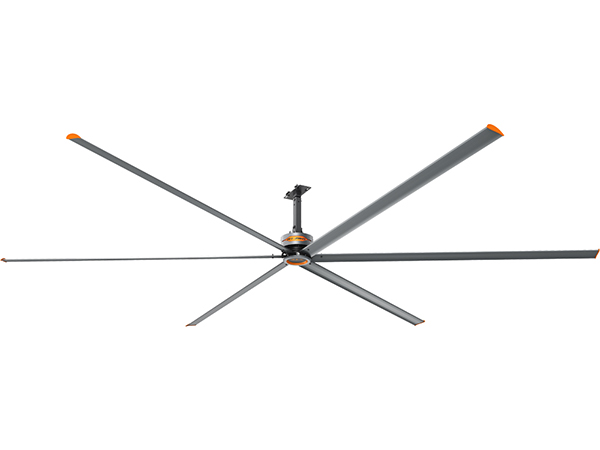

大型永磁直驱多功能风扇

产品介绍:2021款瑞泰风“风彩”系列大型多功能风扇,采用瑞泰风最新研发的永磁直驱电机驱动,具有高稳定性特征、具有行业突破性、先进性的高端技术产品。该款产品是基于PMSM永磁同步电机技术的新型风扇。
产品特点:
◆ 配置永磁直驱电机
◆ 与美国先进技术接轨
◆ 每小时实际耗电0.8-1.2kw,低碳节能超级静音
◆ 安装更加灵活,外观更加美观并富有科技气息
◆ 高端而独具时尚特色
◆ 扇叶分本色、彩色两种外观可选
使用范围:主要适用于各类公共场所、高大型厂房空间。

全国客户服务热线:400-9151-508
产品详细参数

大型工业风扇通风降温原理

  自然通风凉爽理念结合现代航空机翼技术,通过巨大扇叶缓慢的旋转从而带动多方位气流的流动,产生持续不断、立体循环风。
  大面积微风流动加快了体表汗液的蒸发速度,产生自然降温,就像刚刚沐浴出来后感受湖边微风拂面的凉爽感觉一样,让人体皮肤表面有4-6摄氏度的温差。另外大型风扇创作的结构,通过风速大小变化,在降低体温的同时保持人体水分,从而增加了人体环境的舒适度。

  对于我们大型工业风扇而言,我们追求的是人体舒适度的感受。研究表明,影响人体舒适程度的气象因素,首先是气温,其次是湿度,再其次就是风向风速等。而使用大风扇后,我们的人体舒适感是:
  春秋季在1级,可接受;
  夏季在2-3级之间,为可以接受,较舒服;
  冬季在—1级,较冷,不舒应。如果车间采暖,上下部有就会有较大温差,则反转——则有大量余热从顶部与下部冷空气混合,舒适度在1-2级,为可以接受,较舒服。



1、促进多方位空气流动,强力环境通风、人员降温:超大面积的微风吹拂,实现多方位类似自然立体式的空气流动,帮助环境强力通风实现人员降温;

2、全天候通风、降温:365天可用,春秋季凉爽,夏冬季舒适;

3、优化制冷效果、实现空调节能:在与冷风机(环保空调)组合使用时,可达到类似空调甚至更为优胜的新风凉爽效果;与空调一起使用,通过提高空调设定温度,可以实现节能,节能效果显著;

4、排烟除尘:与屋顶风机结合,可实现环境排烟除尘

5、冬季特别效用:冬季需采暖时,可以低速转动,将接近建筑屋面分层的热流空气进行有效的余热利用;

6、调节空气湿度,保持干燥:微风系统可降低室内空气湿度,保持室内干燥,防止货品受潮霉变,设备生锈。

规格
Model
风扇直径
(米)FT
电压
(V)
转速
(RPM)
风量(CMM)
立方/分钟
满载电流
(A)380V
标称功率
(kw)

大作用范围
(平方)Sqm.

自重
(Kg)
噪音
db(a)
RTF-DF-7E 7.3(24′) 380 20-53 13,800 2.5/4.3 1.2kw 1800 115 39
RTF-DF-6E 6.1(24′) 380 20-55 12,000 1.4/2.4 0.85kw 1300 105 39
RTF-DF-5E 5.2(18′) 380 20-60 10,500 1.6/2.7 0.65kw 1050 100 39

    六扇叶螺旋桨形,仿自然风,风感风频明显优于4片及5片扇叶结构的风扇!采用高性能铝合金材质:6063-T6——终身质保
美航Profili V2机翼形仿真分析软件研发出来的造形设计——确保风扇效果的舒适感
扇叶采用国内专业的——分筋满筋结合、扇叶的固定采用点面线安 全方式扇叶的外形尺寸根据空气力学原理,将使风量更大,同时也使整机重量减轻、电机效率提升更高


6061-T6超硬铝合金+精密高压锻造技术(σb达570MPa)+T6热处理工艺+CNC精密加工手段+动平衡全检品质,采用目前国内独到的防脱盘与轮毂上盖结合装置,保 障上下底盘结合固定扇翅的安 全问题,同时减轻整机重量,提高电机效率。防脱盘采用下置与轮毂紧密连接的安装方式,改进了目前市面上防脱盘连接机架,存在一定运行意外风险现状:

40年可靠寿命设计;

10倍大风扇受力结构强度设计

◆确保产品的公差动平衡,犹如汽车轮毂般精准可靠

◆瑞泰风率先采用德国诺德IE2电机,也是诺德进入中国以来,一个为战略合作伙伴进行高品质产品定制;
◆德国NORDL加大机座号的同轴斜齿轮减速机(输出轴径40mm)一一加大轴径,安 全高度保 障,减小径向力的风险,安 全保 障之一;
◆Shell牌Omala S4超长寿命的合成齿轮润滑油,2万小时免维护一一提高油品出厂品质,安 全保 障之一;
◆德国原装进口Simrit输出轴双油封设计一一减小油封漏油的可能性,长期质保保 障;
◆箱体自动排气阀一一减少了油品乳化的风险,安 全保 障之一;
◆原装进口SKF-VL加强型滚子轴承一一减小径向偏移,终身质保。

可选控制系统(一):科技创新控制系统
◆采用瑞泰风新一代控制技术
可选控制系统(二):采用高标准专业配置、精益求精
◆采用丹麦“丹佛斯”变频器。内置射频干扰滤波器和制动斩波器,具有 抑制无线电干扰 制动功能
◆具有 接地故障 过温 短路保护等功能;
◆无级调速,具有 故障保护功能
◆IP55防护等级和NEMA1标准控制箱。
※说明: 两种控制客户可选



防滑槽设计及开口销防松螺母彻底 避免钢梁卡夹装置意外滑动脱落,无需打孔和焊接;

40Gr合金铸钢万向节可减少对建筑物的扭力传送,像人类的关节一样 灵活调整角度;

Q345B钢全新的 防脱落保护盘,与轮毂连接,更加便捷有效,避免存在的安 全隐患;

机架—Q345B 高强度结构钢,表面PVDF氟碳烤漆处理;

德国DIN933螺栓,8.8级标准;DIN125 A 防松自锁螺母;

6mm热踱锌钢丝拉索,防止外力的晃动产生的 风险

钢索的 紧固方式采用特殊的紧线工具,将四条钢索同时收紧。杜绝使用螺栓长时间使用后螺丝失效、丝扣滑丝,造成钢索松动,滑脱,造成的安 全隐患;

安 全连接件在保证扇叶轮毂翅膀安 全的同时,也保证扇叶的安装工艺的 精准到位

所有轮毂紧固装置螺母同时采用Loctite“乐泰”螺纹锁固剂实施锁固。

怎样的建筑适合安装大型工业风扇?

  只要厂房高度在5.5米-18米,不论厂房结构是钢结构混凝土结构球型网架结构复杂结构皆可安装;安装场所也无特别要求,比如厂房、仓库、商超、火车站汽车站、展馆、畜牧场皆可安装;厂房内部有无行车皆可安装,220V一380V皆可安装。

  ◆风扇的安 全,有效距离大于1.2米以上;
  ◆提供安 全有效的承载大梁进行安装,否则我司可根据现场进行改造后安装;
  ◆特殊安装场所我司可根据现场进行改造后安装。

  ◆所有登高人员具有登高作业证
  ◆所有登高人员配备安 全帽安 全带专用吊装工具专业安装工具进行安装;
  ◆所有员工经过长级三级培训客户安 全培训后进行上岗作业;
  ◆所有产品购买产品责任险公众责任险,单笔赔付200万;
  ◆所有员工购买雇主责任险,单笔赔付20万。

  ◆整机质保伍年,机械部分(扇叶、轮毅)质保十二年,享受终身维修;
  ◆免费提供厂房通风改进组合方案;
  ◆华南区、华东区、华北区、华中区、西南西北区、大客户、海外部都配有专门的人员进行专业、贴心服务
通风降温解决方案:“扇机组合”


“扇机组合”简要解析
原理
  瑞泰风蒸发式冷风机的核心降温部件是蒸发式湿帘一一“多层波纹纤维叠合物”。根据蒸发吸热——”水蒸发吸收热量,蒸发面积影响蒸发效率”这一自然物理现象,通过风机往室内送风,室外的空气流经浸水的湿帘后空气与水分充分接触同时吸收空气中的显热,从而达到降温、换气、除尘、增加鲜风的目的,特别适用于高温及人群密集场所。
各种场合的换气次数参考
换气次数的定义:换气次数(次/小时)=室内总送风量(m³/h)÷[室内面积(㎡)×室内的高度(m)];
一般环境要求换风量为25-30次/小时;
人流密集的公共场所,要求换风量为30-40次/小时;
人流密集且又高温的场所或生产车间,要求换风40-50次/小时;
高温及有严重污染的生产车间,要求换风量50-60次/小时;
在较潮湿的南方地区换气次数应适当增加,而较炎热的北方地区则可适当减小换风次数。
应用领域
工业类:汽车制造、摩托车制造、五金厂、电子厂、机械厂、电器厂、皮具厂、制衣厂、制药厂、纺织厂、制鞋厂、塑胶厂等各类工厂车间。
商业服务类:商超、网吧、车站、健身房、户外运动场、酒楼厨房、洗车场、酒楼厨房、户外餐厅等,以及大型仓储物流。
工业大风扇六大特点
  • 大风量
    空气流动至少可以延伸到以风扇周围20米为半径的区域,空气
    流动的风速约为2-3米/每秒,风量13,800m³/分钟。
    立体风
    通过巨大扇叶缓慢的旋转从而带动多方位气流的流动,产
    生持续不断、立体循环风。
    超静音
    安静舒适的自由风,给你一个安静的工作环境。
  • 长时间质保
    5年整机保修,40年的可靠寿命设计,10倍大风扇受力结构强度设计。
    高安 全性
    简便人性化的外观设计,大型节能风扇全部采用变频控制系统,内置过载过流保护,遇到意外自动切断输出,提升产品安 全系数。
    增加舒适感
    某种程度上取代空调,强化通风系统,春秋季凉爽,夏冬季舒适。
